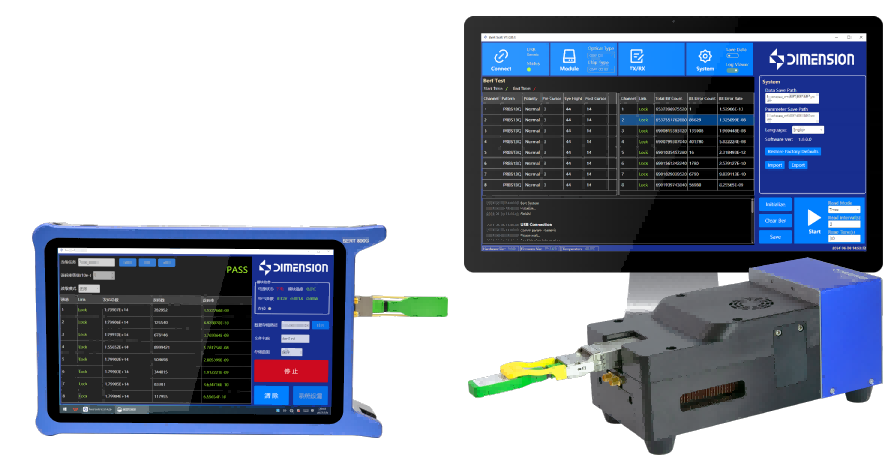

BERT800 800G误码仪

为高速光收发器模块的光电信号测试和异常仿真提供了准确和经济的测试手段

· 采用控制板和可更换的接口板方式，降低长期使用成本
· 支持800G OSFP、QSFP-DD、QSFP28等不同封装的收发器模块
· 支持800GbE 到100GbE
· 可选择通用型和便携型，适用于批量生产、性能验证、可靠性测试等
· 采用优化的PHY芯片和光模块散热设计
· 提供标准的通讯协议、可以方便地与测试系统整合
· 支持NRZ/PAM4，多种PRBS码型可选
· 支持FEC、支持多种均衡方式
· 不需要高速线缆
· 简洁的用户界面

产品详情

规格参数

文档下载

服务支持

相关产品

产品详情


产品概述

光通信以低传输损耗、大信息容量及高传输速率等优势，成为通信技术核心，光模块应用愈发广泛。但传输速率提升使高速光通信系统面临信号衰减、色散加剧等问题，误码率上升影响通信质量，精确评估光模块误码性能至关重要。澳门六开奖结果2025开奖记录-澳门六开奖2025年开奖结果录-澳门六开奖结果2025开奖记录查询一览表-澳门六开奖结果2026年-2025澳门今晚开奖结果-今天开码结果澳门开奖科技推出的 BERT800误码仪系列，支持800GbE 标准，为高速光收发器模块光电信号检测与异常模拟提供高精度、低成本方案，满足批量生产、性能验证及可靠性测试等检测需求。该系列采用模块化设计，通用控制板搭配定制接口板，构建灵活全面的测试平台，可精准测误码率、配置参数、监控状态。此外，其提供通用型与便携型两种选择，能灵活适配不同应用场景，无论是批量生产中的高效检测，还是性能与可靠性验证环节的细致测试，均可轻松应对，为光模块研发生产提供坚实技术支撑。

主要优势

· 采用控制板和可更换的接口板方式,降低长期使用成本

· 配置灵活、支持800G OSFP、OSFP-DD、OSFP28等不同封装的收发器模块

· 支持800GbE 到100GbE

· 可选择生产型和便携型,适用于批量生产、性能验证、可靠性测试等

· 采用优化的PHY芯片和光模块散热设计

· 提供标准的通讯协议、可以方便地与测试系统整合

· 支持NRZ/PAM4,多种PRBS码型可选

· 支持FEC、支持多种均衡方式

· 不需要高速线缆

· 简洁的用户界面

主要应用

· 800G-100G光收发器模块的批量生产

· 高速光收发器模块的研发和验证

灵活经济的测试系统，降低使用成本

BERT 800 系列误码仪采用控制板和接口板组合，构建灵活和经济的误码测试系统。通过更换接口板可以测试OSFP，QSFP-DD,OSFP28 等不同封装的光收发器模块。经过高频设计优化的 BERT 800 系列误码仪在保障高频数据传输性能的同时，控制了易损耗部件的成本。当光模块连接器的测试次数达到使用寿命时，只需要单独更换相应的接口板，有效降低了长期使用的成本。


丰富的测试选项

澳门六开奖结果2025开奖记录-澳门六开奖2025年开奖结果录-澳门六开奖结果2025开奖记录查询一览表-澳门六开奖结果2026年-2025澳门今晚开奖结果-今天开码结果澳门开奖 BERT 800 采用上位机系统控制码型发生器和误码检测单元,检测待测的 800G-100G 光收发器模块的信号完整性。本系统支持 NRZ和 PAM4 等不同的编码模式,多种伪随机码码型可选,主要有PRBS7、PRBS9、PRBS21、PRBS23、PRBS31和 PRBS58 等。

封装类型	测试板类型	支持的部分光模块
OSFP	OSFP	112G/800G PAM4OSFP, 56G/400G PAM4 OSFP
QSFP-DD/28	QSFP-DD/28	112G/800G PAM4 OSFP-DD,56G/400G PAM4 OSFP-DD,QSFP28SR4

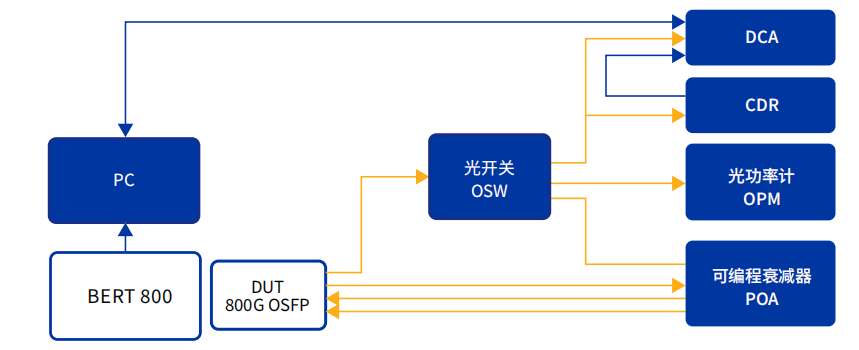

应用广泛

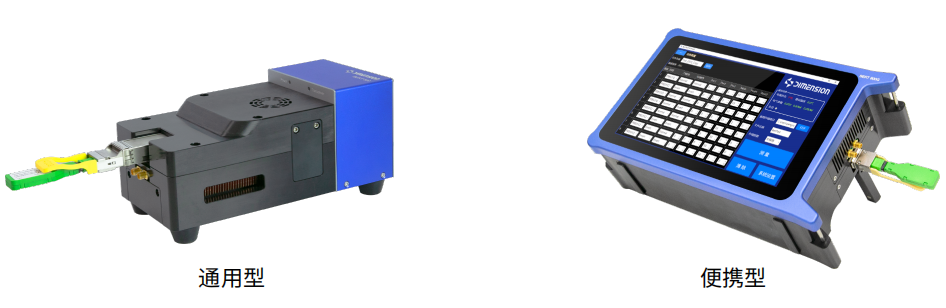

澳门六开奖结果2025开奖记录-澳门六开奖2025年开奖结果录-澳门六开奖结果2025开奖记录查询一览表-澳门六开奖结果2026年-2025澳门今晚开奖结果-今天开码结果澳门开奖科技BERT 800系列产品包含生产型和便携型，适用于光模块的批量生产、性能检测、可靠性验证、现场应用等不同场合。有完善PHY芯片和光模块的散热设计，可以长期稳定可靠地工作。澳门六开奖结果2025开奖记录-澳门六开奖2025年开奖结果录-澳门六开奖结果2025开奖记录查询一览表-澳门六开奖结果2026年-2025澳门今晚开奖结果-今天开码结果澳门开奖科技BERT 800误码仪系列提供标准的通讯协议，可以方便地整合到客户的测试系统，满足客户个性化的测试要求。便携型的BERT800配置独立的控制器和电源，续航时间超过8小时，满足在数据中心等移动应用场合的需求。

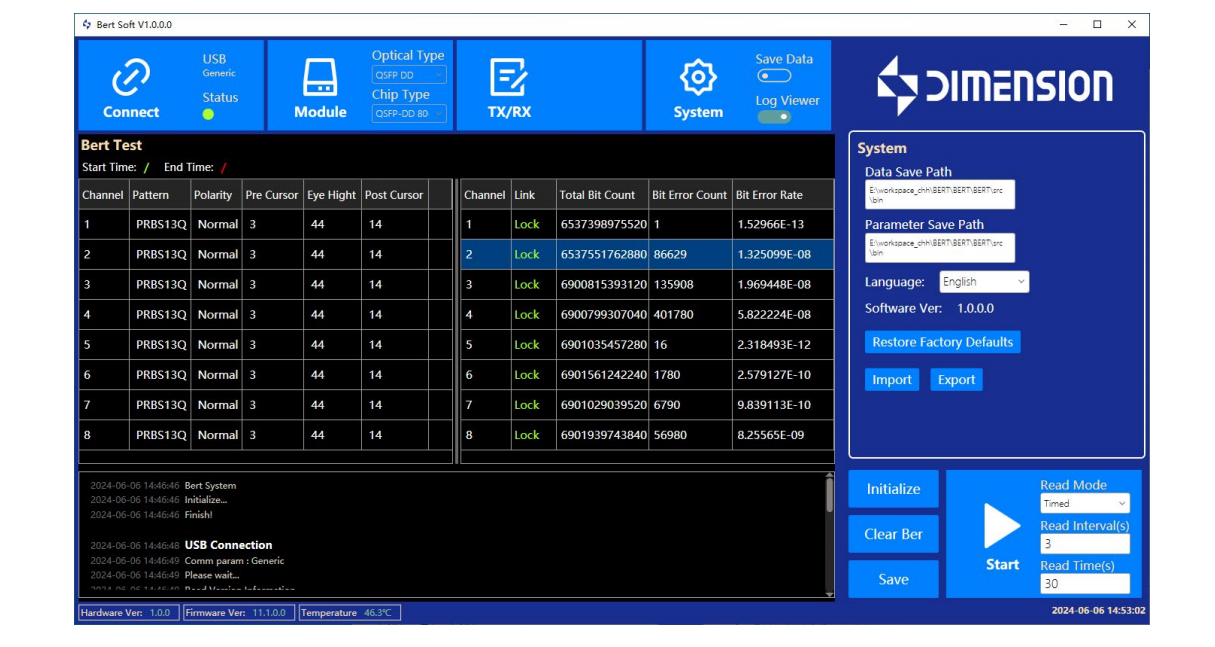

BERT800 PC界面

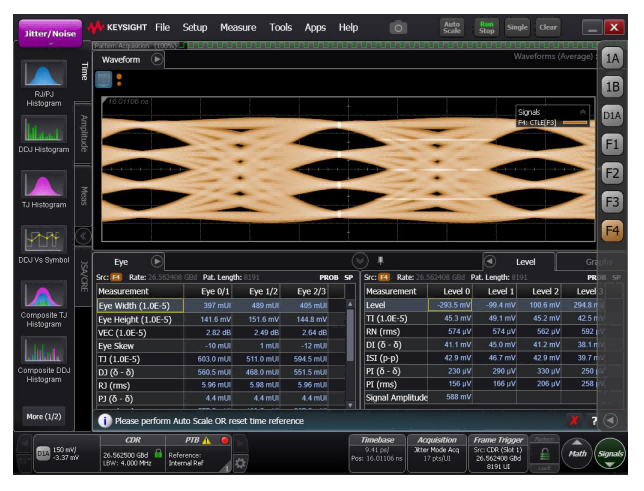

BERT800 眼图

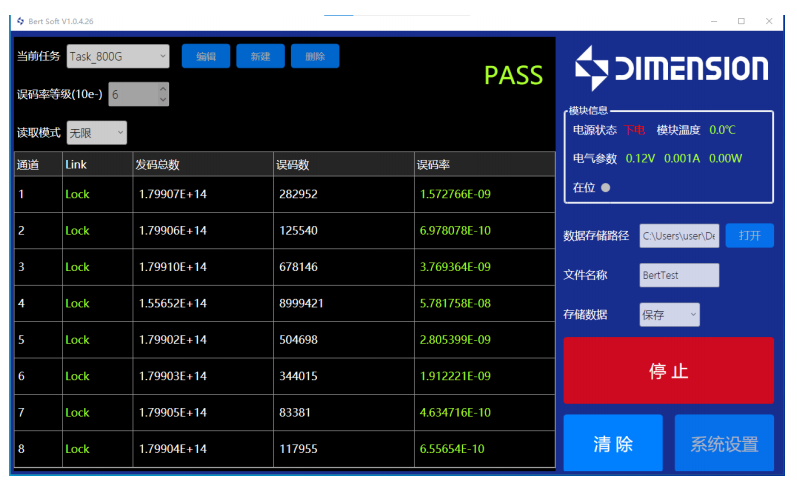

BERT800 便携式界面


性能参数

规格	参数
模式	800G BASE-R；400G BASE-R；200G BASE-R；100G BASE-R
调制方式	NRZ/PAM4
光模块接口	QSFP DD, OSFP, QSFP28
每通道数据速率	PAM4: 53.125GBaud；NRZ：25.78125Gbps
码型	SSPRQ, PRBS58, PRBS31, PRBS23, PRBS15, PRBS9, PRBS7, PRBS31Q, PRBS23Q, PRBS15Q, PRBS13Q, RS-FEC
输出信号幅度	200~950mVpp
支持单时钟	/2~/1024
模块供电电压	3.3V
模块最大供电电流	10A
通讯模块接口	I²C,≤400K
整机通讯接口	USB,RS232,TCP/IP RJ45
供电电压	通用型24V/3A；便携型20V/5A
尺寸(长x宽x高)	通用型：215mm104mm90mm；便携型：303mm184mm90mm
重量（公斤）	通用型：2.0KG；便携型：5.2KG
工作温度	5℃至40℃
存储温度	-20℃至70℃
相对湿度	20%至85%
功率	220/240Vac, 50W
